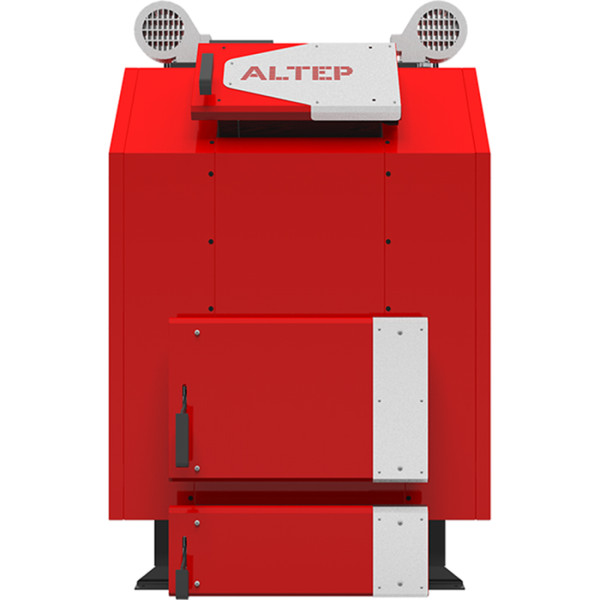

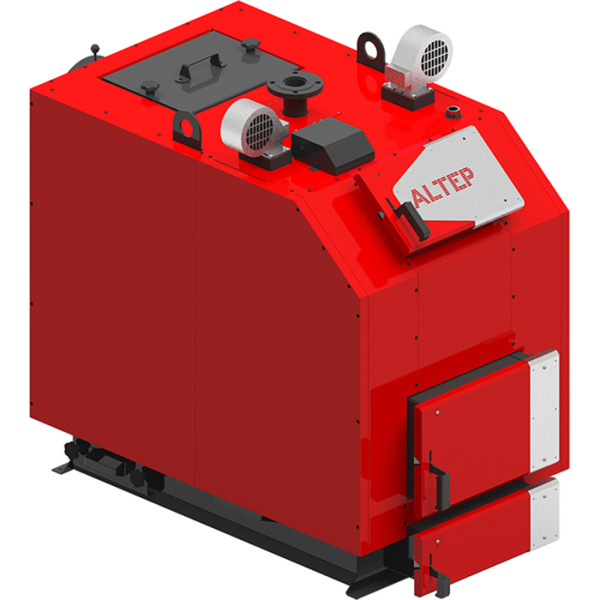

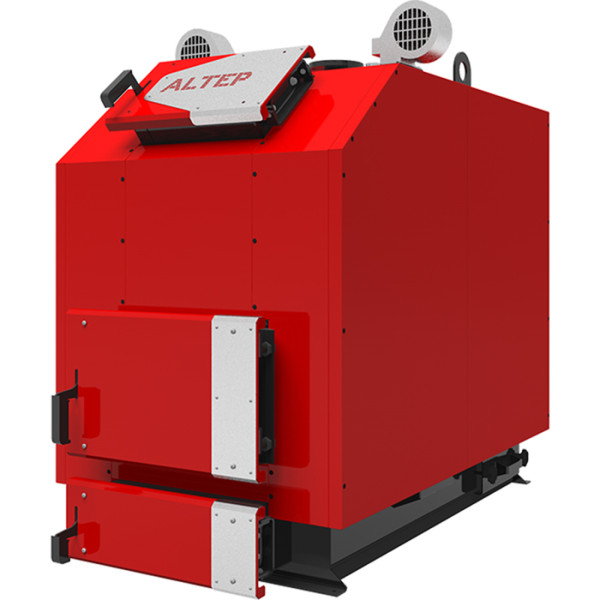

ALTEP TRIO UNI PLUS 80 кВт с автоматикой

Твердотопливный промышленный котел ALTEP TRIO UNI PLUS (тип КТ-3ЕН) 80 кВт с автоматикой — это мощный котел длительного горения, предназначенный для отопления жилых, производственных и других помещений, оборудованных системой центрального отопления.

Благодаря продуманной конструкции котел может работать как в режиме ручной загрузки топлива, так и в автоматическом — при доукомплектации пеллетной горелкой (опционально).

Типы топлива:

• Дрова
• Опилки и торфяные брикеты
• Кусковой торф
• Древесные пеллеты (при установке пеллетной горелки)
• Отходы деревообработки

Конвекционная часть представлена многократным теплообменником. Над топкой размещены толстостенные бесшовные трубы, по которым проходят продукты сгорания. Такая система предотвращает прогорание колосников и значительно увеличивает срок службы котла.

Внутренняя топочная камера имеет большой объем, что позволяет загружать крупные дрова, брикеты или кусковой торф. Загрузка осуществляется вручную через наклонные загрузочные дверцы, расположенные на передней части котла.

Для эффективного горения котел оснащен продуманной системой подачи воздуха:

• В модификациях с электронным управлением (PID) воздух подается с помощью вентилятора и автоматически регулируется контроллером, что обеспечивает оптимальные условия горения.

Нагретый в результате сгорания топлива воздух проходит через теплообменник и передает тепло теплоносителю (воде), которая циркулирует в водяной оболочке корпуса. Далее горячая вода поступает в систему отопления через патрубок прямой магистрали, а остывшая возвращается через патрубок обратной воды.

Продукты сгорания отводятся через дымоход (боров), в котором установлен шибер (дроссельная заслонка) для регулирования тяги и минимизации теплопотерь.

Для удобства обслуживания котел оснащен зольником, в который оседает зола после сгорания топлива, а также ревизионными дверцами на передней, верхней и боковых стенках — для легкого доступа к теплообменнику и камере сгорания.

Модификации котла:

• TRIO UNI Plus — с PID контроллером
• TRIO UNI — без контроллера, с возможностью установки
• TRIO UNI Plus БК — с PID контроллером и боковыми ревизионными окнами (80–600 кВт)

Основные характеристики и преимущества котла:

• Топливо: Котел работает на различных видах топлива: дровах, опилках и торфяных брикетах, кусковом торфе и других типах низкокалорийного твердого топлива.
• Конструкция: Корпус котла выполнен в форме параллелепипеда с двойными стенками, между которыми расположена водяная перегородка для эффективного теплообмена. Под декоративной облицовкой корпуса установлена теплоизоляция, что значительно снижает теплопотери и повышает теплоизоляционные свойства.
• Автоматизация процесса горения: Для равномерного и эффективного процесса сжигания в котле предусмотрена система автоматического регулирования подачи воздуха. Вентиляторы с автоматическим контролем подачи воздуха создают оптимальные условия для горения, что способствует повышению эффективности и снижению уровня выбросов.
• Удобство обслуживания: Котел оснащен ревизионными дверцами, обеспечивающими легкий доступ для обслуживания и чистки. Для удобства дверцы расположены на боковых стенках и верхней части котла, что позволяет быстро и без усилий проводить регулярную чистку теплообменника.
• Безопасность: В верхней части корпуса котла размещен штуцер (для котлов мощностью 80–97 кВт) или патрубок с фланцем (для моделей 150–600 кВт) для установки предохранительного клапана или группы безопасности. Для котлов 400–600 кВт предусмотрены два патрубка для подключения двух предохранительных клапанов.

Разрез котла

Основные элементы TRIO UNI PLUS

Габаритный чертеж

Варианты комплектации
