Колектори Termojet 72кВт однобалкові без теплоізоляції з виходами вгору та вниз

Колектори однобалкові Termojet моделей K51ВН.125(100), K31ВН.125(100), K71ВН.125(100) та K91ВН.125(100) є важливими компонентами систем опалення, які забезпечують ефективний розподіл теплоносія між різними контурами. Вони сприяють стабільній роботі системи, підвищують її ефективність та продовжують термін служби обладнання.

Дані моделі характеризуються низкою спільних технічних параметрів:

• Міжосьова відстань – 125 мм
• Максимальна витрата теплоносія (Gmax) — 7,2 м³/год
• Потужність при різниці температур:

ΔT = 10°C — 72 кВт

ΔT = 20°C — 145 кВт

• Підключення котла — 1 1/4″
• Підключення споживача — 1″
• Сумісність з моделями НГ-47, НГ-48, НГ-46 та ГС-26
• Кронштейни для монтажу входять у комплект
• Гарантія на продукцію — 3 роки

Опис моделей:

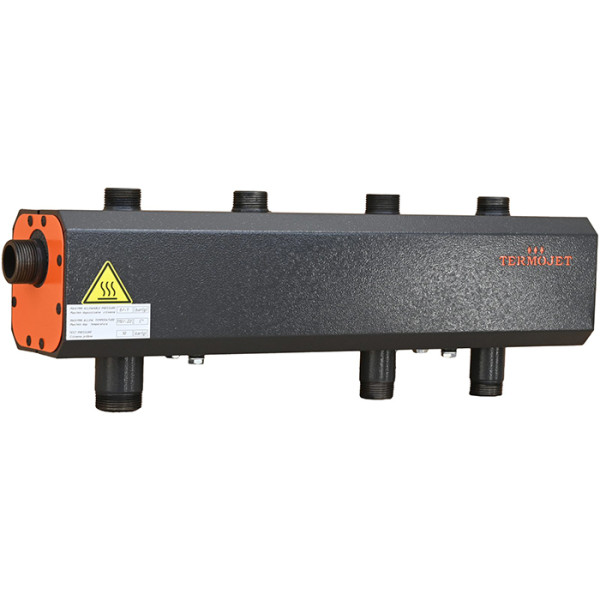

• K31ВН.125(100): Має три виходи для контурів, підходить для середніх за розміром систем опалення. Як і інші моделі, виготовлена з високоякісної сталі та забезпечує стабільну роботу системи.

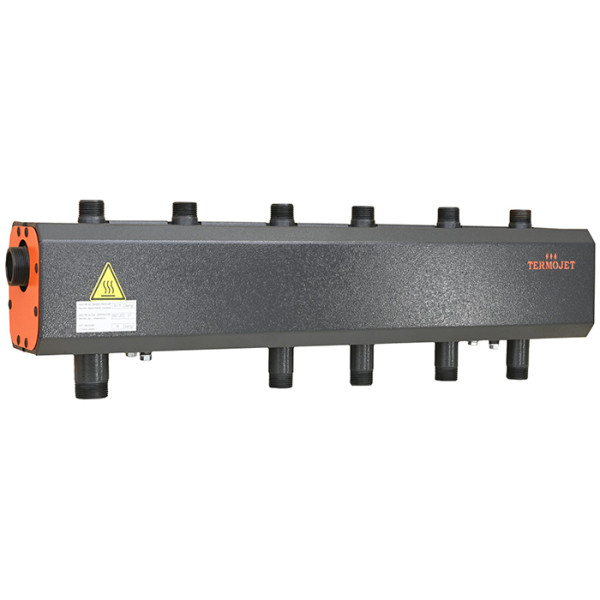

• K51ВН.125(100): Ця модель оснащена п'ятьма виходами для підключення контурів опалення, що робить її ідеальною для великих систем з кількома зонами обігріву.
• K71ВН.125(100): Ця модель з сімома виходами призначена для великих об'єктів, де необхідно забезпечити обігрів багатьох зон. Велика кількість виходів дозволяє гнучко налаштовувати систему опалення під конкретні потреби.
• K91ВН.125(100): Найбільша модель з дев'ятьма виходами, призначена для дуже великих систем опалення. Забезпечує можливість підключення великої кількості контурів, що робить її ідеальною для промислових об'єктів або великих житлових комплексів.

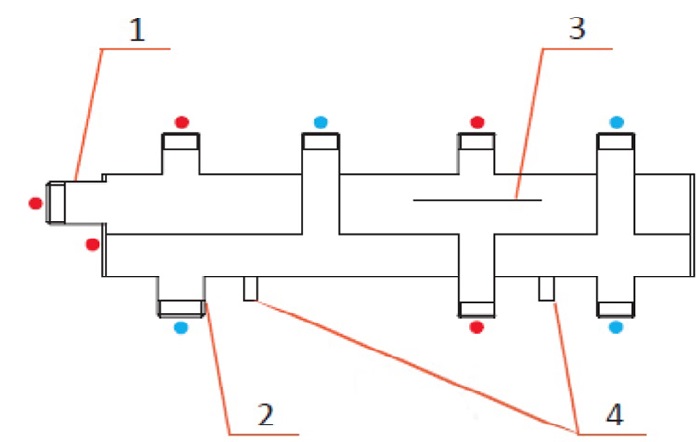

Схема будови

1 – Підключення подаючого трубопроводу котла

2 – Підключення зворотного трубопроводу котла

3 – Відбивач

4 – Кріплення колектора

Увага! На фотографії показано розташування подаючих (червоні точки) та зворотних (сині точки) ліній на підключенні теплогенератора та контурів системи опалення.
