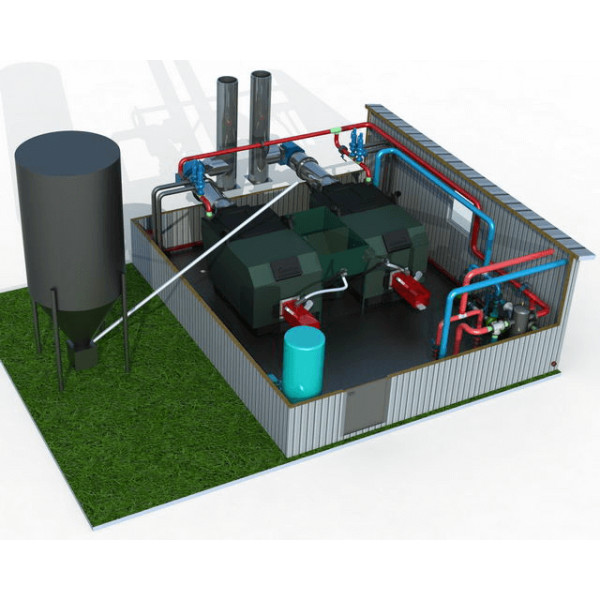

Автоматизована блочно-модульна теплогенераторна котельня 50-1500 кВт

Ціна вказана для базових комплектацій. Для уточнення вартості необхідно заповнити опитувальний лист!

Блочно-модульна котельня виготовляється на базі твердопаливних котлів з модулюючим пальником «STEHIO» і є універсальним рішенням для постачання приміщень теплом і гарячою водою.
Обладнання цієї котельні дозволяє використовувати пелети і агропелети в автоматичному режимі і дрова, брикети і вугілля в ручному режимі.

Переваги, які ви отримуєте при установці блочно-модульних котелень

• Зниження витрат на опалення
• Незалежність від газу
• Зменшення викидів СО2 і, як наслідок, поліпшення екологічного стану навколишнього середовища
• Стабільна температура в приміщеннях
• Економія коштів завдяки автоматичній корекції температури
• Зменшення витрат на електроенергію
• Розвиток виробництва внутрішнього продукту - біопалива
• Відхід від аварійно-небезпечних застарілих моделей котлів

Особливості БМ

• Тільки високоякісні матеріали для виготовлення оснащення і обв'язки котельні
• Гідравлічні випробування на заводі-виробнику
• Конструкція котельні виготовлена ??з профільної труби з посиленням вертикальними зв'язками і косинками, що забезпечують жорсткість конструкції і запобігає деформації при монтажі і транспортуванні
• Котельня виготовляється методом крупно-вузлової зборки на заводі
• Використання термопрокладок при монтажі обшивки забезпечує захист від промерзання стін і стелі
• Пальник забезпечений зручним блоком управління
• Каркас оброблено вогнезахисним складом
• Повна автоматизація роботи з температурозависимого режимом
• Енергозбереження
• Економія палива

Комплектація блочно-модульної котельні

1. Модуль
Являє собою контейнер, що складається з несучого каркаса і огороджувальних конструкцій з сендвіч-панелей. Сендвіч-панелі - це два профільованих металевих листа, усередині яких прокладена теплоізоляція. Підставка модуля оброблена антикорозійними і гідроізоляційними матеріалами.
Кольори зовнішнього і профільованого листа слід уточнювати при замовленні.
Вхід в модуль передбачений з боку фронту котлів. Є вікна для природного освітлення в світлий час доби.

2. Твердопаливні котли «Bravas»
Твердопаливний котел «Bravas» оснащений вертикальним жаротрубним теплообмінником з котельної сталі марки 09Г2С з товщиною стінки (в місцях зіткнення з вогнем) 6 мм. ККД досягає 84-92%. Котел простий в монтажі і обслуговуванні, ідеально підходить для роботи з пелетним пальником. Великий обсяг завантажувальної камери, автоматична чистка теплообмінника, гарантія 5 років - ось основні переваги котлів «Bravas».

3. Пелетні пальники «Stehio»
Пелетні пальники «Stelio» відрізняються повною автоматизацією роботи, що включає в себе автоматичне розпалення, автоматичне затухання пальника, аварійне завершення роботи при пожежонебезпечних ситуаціях, роботу по кімнатному термостату і GSM модулю, автоматизоване самоочищення. Також автоматика пальника управляє роботою подаючого шнека і димососом. ККД згоряння палива досягає 95%. До переваг даних пальників також можна віднести плавну регуляцію по потужності, динамічну зміну повітря з можливістю ручного управління, запальник з кераміки.

4. Система подачі палива
Система подачі палива представлена проміжним і основним бункером. Основний бункер не входить в комплект модульної котельні, розташований поза модулем і його параметри підбираються залежно від потреб замовника.
Проміжний бункер розташувався всередині модуля. З цього бункера паливо подається на пальники котлів за допомогою шнеків. Для запобігання виникненню та поширенню вогню між шнеком і пальником розміщена пластикова гофра.
5. Тепломеханічне оснащення котельні
2 циркуляційних котлових насоса (Італія, Німеччина) основний і резервний;
Циркуляційні мережеві насоси (їх параметри уточнюються при замовленні)
Триходовий клапан (ESBE) змішувача (призначений для захисту котлів від низькотемпературної корозії)
Гідравлічна стрілка (Україна);
Контролер управління (Україна) і триходовий клапан змішувача (призначений для управління теплом, яке надходить до споживача, в погодному режимі)
Мембранні баки котельного контуру;
Тепловий лічильник;
Сталеві трубопроводи, ізоляція, фітинги;
Автоматика, яка регулює роботу димососа і насосів
Арматура (запірна, контрольно-вимірювальна, запобіжна, зворотний клапан, фільтр, пристрої для випуску повітря);
У деяких випадках додатково може бути встановлений теплообмінник.

6. Система електрозабезпечення і освітлення
Будівлю модуля необхідно підключити до електромережі 380В, 50Гц. Все обладнання в межах котельні підключається до електричного щита, встановленого в модулі.
Світильники встановлені всередині котельні, над входом в приміщення стоїть галогеновий світильник обладнаний датчиком руху.
7. Система хімводопідготовки
Будівлю модуля необхідно підключити до водопроводу з тиском від 1,7 до 5,0 бар, що забезпечить первинне і вторинне заповнення контурів циркуляції води в котлах. Заповнення здійснюється заздалегідь очищеною пом'якшеної водою.
Для підготовки води встановлюється пом'якшувач з системою регенерації, а також пластикова ємність з пом'якшеною водою об'ємом 1м3 і підживлюючий насос.
8. Система димовідводу
Для відводу диму використовуються двостінні димарі для кожного котла окремо. На виході з модуля розміщений димосос, на який встановлено частотний перетворювач, який регулює частоту обертів двигуна. Він призначений для настройки оптимального режиму горіння палива.
9. Система опаленні і вентиляції
Температура в + 5-10 град. в котельні підтримується електричними конвекторами.
Вентиляція представлена припливної-витяжною системою, що складається з припливних решіток і витяжних дефлекторів над котлами. Розрахунок зроблений для триразового повітрообміну в приміщенні модуля і подачі повітря для горіння.
10. Система автоматизації
Система автоматизації включає в себе щит управління, на якому реєструються режим і параметри роботи основного устаткування блочно-модульної котельні, а також сигналізатор чадного газу.
Як опція може бути підключений GSM модуль, який контролює основні параметри роботи системи.

Переваги, які ви отримуєте при установці модульної котельні

1. Економія часу та витрат на будівельні роботи. Таким чином, все, що вам потрібно, це визначитися з місцем для установки будівлі модульної котельні та підготувати її відповідним чином, а саме: прокласти теплотрасу, провести електроенергію і мережі водопостачання та каналізації, а також підключити будинок до контуру заземлення.
2. Економія часу та витрат на пуско-налагоджувальні роботи. Блочно-модульні котельні поставляються окремими блоками, які збираються вже на місці. Устаткування в цих окремих блоках вже змонтовано і перевірено під тиском. Залишається тільки їх з'єднати і підключити до підготовленої заздалегідь теплотраси, каналізації, водопроводу, електрики, димоходу. Далі систему заповнюють водою і проводяться гідравлічні випробування. А після завантаження палива в бункер проводяться пуско-налагоджувальні роботи.
3. Економія часу на експлуатацію та обслуговування. У модульних котелень немає необхідності в постійній присутності людини. Частота обслуговування залежить від якості пелет і від обсягу бункера, а вбудована в модуль GSM сигналізація (опція) може повідомляти про те, що пора наповнити бункер або ж про аварійні ситуації.
